Glasfaser messen

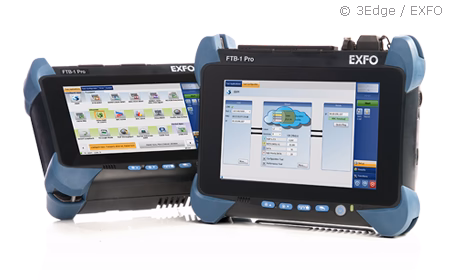

Ohne Frage ein Messgerät der Oberklasse. OTDR (Optical-Time-Domain-Reflectometry)- und Leistungspegelmessungen sowie Netzwerk- bzw. Protokollmesstechnik, wie z.B. Glasfasertests in LAN/WAN-Netzen, FTTx/MDU und Metro/FTTx Netzwerktests, 10G und 100G dual-port Multiservicetests sind möglich. Eine kompakte, robuste und funktionelle Testplattform.

Zudem bietet dieses OTDR-Gerät durch sein geringes Gewicht (1,5kg) und Größe eine gute Handhabung. Hohe flexible Speicherkapazität und ein guter Akku erlauben ein weitläufiges Messendes Glasfaserkabel.

Die Auswertung einzelner Ereignisse in der Glasfaser kann sofort am Gerät erfolgen, wobei die Ergebnisse durchaus denen der Auswertungssoftware entsprechen. So kann schnell eine Aussage getroffen werden.
Hierbei möchte ich jedoch betonen, dass die Beurteilung einer gesamten Strecke erst einträglich geprüft werden muss.

Durch ein hohes Maß an Einstellmöglichkeiten,
z.B. Fehler-Schwellwerteinstellung zur Schnellanalyse, einfacher Zoom-Fenstermodus, die freie Wahl der Messparameter, um Ereingnisse sehr genau einzugrenzen, ist man mit dem FTB-1 auch bei schwierigen Situationen gut gerüstet.

Flexible Programme für jeden Bereich

• OTDR-Echtzeit-Messung(Optische Zeitbereichsreflektometrie)
• OTDR-Mehrfaser-Messung
• FTTH- und Ethernet-Testanwendungen (Unterstützung für Tools von Drittanbietern)
• Windows-Explorer zur Dateiverwaltung
• BerichterstellungLWL-Messung Dr. Dieter Eberlein

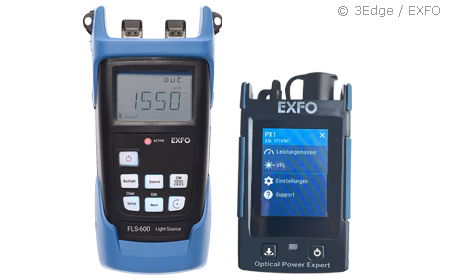

Zur Messung der optischen Signalleistung (dBm) oder der Streckendämpfung (dB). Der Optical Power Expert in Verbindung mit einer Laser-Lichtquellen ist auch ein wichtiges Hilfsmittel wenn es um Faserlokalisierung, Unterbrechungen und Makroknicke geht.(OLTS)

• Passive optische Netze (PON)
• FTTx
• LAN/WAN-Zugang- und Enterprise-Netze
• Einführung von 5G-Netzen
• CATV

Unterstützt werden Wellenlängen für GPON-, XGS-PON-, NG-PON2-, RFoG-, CWDM- und DWDM-ITU-Kanäle.

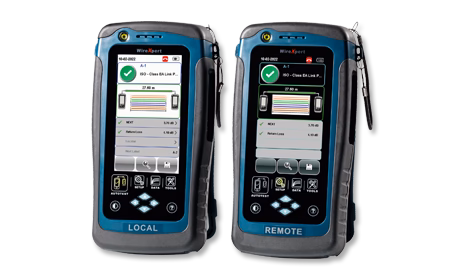

Ein zuverlässiger, robuster und intuitiver Alleskönner liefert genaue Abnahmemessungen.

• Zertifizierer bis zu 2.500 MHz
• Standards: Klasse D/E/EA/F/FA, Cat 5/5e/6/6A/7/7A, sowie Cat 8 und Class I && II
• Erfüllt und übererfüllt die Anforderungen gemäß ISO Level, VI, V, IV IIIe und TIA Level 2G und IIIe Genauigkeits-Anforderungen, ETL bestätigt
• Adapter für Tests an Patchkabeln und Verkabelungen wie Industrial Ethernet, Klasse I und II, Koax oder Glasfaser
• Erweiterte Berichte und Dokumentation der Verkabelung

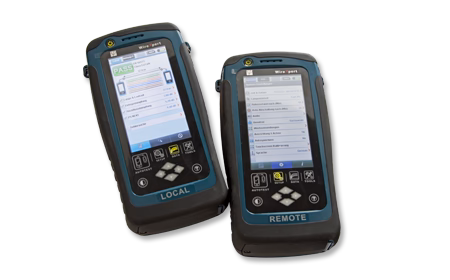

Das WireXpert 500 erfüllt mit einem 500 MHz Messbereich ( Klasse E / Kat.6A ) und einer Messgenauigkeit besser als die ISO Level IV und TIA Level III Spezifikation alle aktuellen Testverfahren für LAN Kabel.
Somit kann ihr Netzwerk nach allen gängigen Standards der Klasse D/E/EA und Kat 5e/6/6A zertifiziert werden. Die bewährte Genauigkeit des WireXpert 500 basiert auf verifizierter Messhardware ( durch unabhängige Prüflabore wie ETL bestätigt ).
Dieses Messgerät ist von führenden Kabelherstellern freigegeben.
Das Gerät bietet auch die Möglichkeit, schnell und effizient die Leistungsfähigkeit von Patch-Kabeln einzustufen und zu dokumentieren. Durch die Speicherung der Messdaten in Form übersichtlicher Tabellen und Graphiken ist eine professionelle Dokumentation möglich.

Testparameter (TIA 1152, IEC 61935-1 spezifiziert)

• Verdrahtungsplan
• Schleifenwiderstand
• Kabellänge
• Laufzeit und Laufzeitverzögerung
• Dämpfung
• Paar-zu-Paar und Leistungssumme NEXT
• Paar-zu-Paar und Leistungssumme ARCF
• Rückflussdämpfung
• ACRN, PSACRN
